Rayonnage de stockage de dalles de pierre : types et sélection pour votre usine
UN étagère de rangement pour dalles de pierre Il s'agit d'une structure à ossature métallique conçue pour maintenir les dalles de pierre naturelle et de pierre reconstituée en position verticale ou quasi verticale dans les ateliers de fabrication et les parcs à matériaux. Ces rayonnages préviennent l'inclinaison des dalles, l'écaillage des bords et les rayures de surface, trois des causes les plus fréquentes de pertes de matériaux lors de la transformation de la pierre. Le choix du type de rayonnage approprié influe directement sur la densité de stockage, la rapidité de prélèvement et la sécurité au travail. Ce guide présente les trois principales configurations de rayonnages, leurs capacités de charge et les critères de sélection applicables. Fabrication de pierre environnements.
Points clés à retenir : 1) Les rayonnages en A sont les plus courants pour le stockage des dalles de granit et de marbre, supportant des charges de 3 000 à 8 000 kg par travée. 2) Les rayonnages cantilever offrent une densité de stockage plus élevée, mais nécessitent un ancrage renforcé pour répondre aux normes de stabilité. 3) Vertical Supports à dalles minimiser l'encombrement au sol mais nécessiter un équipement de levage mécanique pour le chargement. 4) Le OSHA 1910.176 La norme relative au stockage des matériaux s'applique à toutes les installations de rayonnages industriels pour dalles.
Qu'est-ce qu'un support de rangement pour dalles de pierre ?
UN étagère de rangement pour dalles de pierre Il s'agit d'une structure de manutention permettant de stocker des panneaux de pierre, bruts ou taillés, selon une orientation contrôlée, généralement inclinés entre 5 et 15 degrés par rapport à la verticale. Le rayonnage se compose d'un châssis en acier, de montants verticaux et de bras de séparation horizontaux qui séparent les dalles. Une dalle de granit de 3 000 × 2 000 × 30 mm pouvant peser environ 450 kg, le rayonnage doit répartir ce poids uniformément sur sa structure afin d'éviter toute déformation ou effondrement.
La fonction principale du support est d'empêcher le contact entre les dalles. Empilées à plat, les surfaces de pierre peuvent présenter des micro-rayures dues à l'abrasion par la poussière de silice. Appuyées contre un mur sans support adéquat, les dalles peuvent se fissurer au point de contact. Un support correctement conçu élimine ces deux modes de défaillance en soutenant chaque dalle indépendamment sur toute sa longueur. Institut de la pierre naturelle recommande que tous les ateliers de transformation de la pierre utilisent des supports à dalles spécialement conçus à cet effet plutôt que des méthodes de stockage improvisées afin de réduire les taux de dommages aux matériaux.
Types courants de supports de rangement pour dalles de pierre
L'industrie de la transformation de la pierre se concentre principalement sur trois configurations de rayonnages. Chaque type présente des compromis différents entre la densité de stockage, la vitesse d'accès et l'utilisation de l'espace au sol.
Supports à dalles en A
Le rayonnage en A est le modèle le plus répandu dans les ateliers de transformation de la pierre. Il se compose de deux plans de support inclinés, reliés à leur sommet, formant une section transversale en A. Les dalles reposent contre les deux côtés du cadre, inclinées vers l'intérieur pour plus de stabilité. Les rayonnages en A peuvent généralement contenir de 8 à 20 dalles par travée, chaque travée supportant une charge totale de 3 000 à 8 000 kg. Leur conception ouverte permet l'accès par chariot élévateur ou pont roulant des deux côtés, facilitant ainsi la prise et l'insertion des dalles.
Supports à dalles en porte-à-faux
Les rayonnages cantilever utilisent des bras horizontaux s'étendant depuis une colonne verticale centrale pour supporter les dalles dans un plan vertical. Cette conception offre une densité de stockage supérieure aux rayonnages en A, car les dalles occupent une largeur au sol moindre par unité. Les rayonnages cantilever nécessitent un ancrage boulonné au sol de l'usine afin d'éviter tout basculement sous des charges asymétriques. Chaque paire de bras peut supporter de 1 500 à 4 000 kg, et plusieurs colonnes peuvent être reliées en rangées pour créer de longues allées de stockage. La manutention des dalles nécessite généralement un chariot élévateur ou un chariot à dalles équipé d'un système de levage vertical.
Rayonnages de stockage verticaux pour dalles
Les rayonnages verticaux stockent les dalles en position parfaitement verticale, avec des supports de bord à la base et des stabilisateurs intermédiaires sur toute la hauteur. Ces rayonnages minimisent l'emprise au sol, mais nécessitent des engins de manutention pour chaque opération de chargement et de déchargement. Ils sont généralement utilisés dans les entrepôts à haute densité où l'espace est la principale contrainte, plutôt que dans les zones de production actives où les dalles sont fréquemment changées.
Comparaison des types de supports à dalles
Le tableau ci-dessous résume les principales différences entre les trois types de rayonnages pertinents pour la planification d'une installation de fabrication de pierre.
| Paramètre | Porte-bagages en A | Rayonnage cantilever | Rayon vertical |
|---|---|---|---|
| Capacité de charge par travée | 3 000 à 8 000 kg | 3 000 à 8 000 kg | 4 000 à 10 000 kg |
| Nombre de dalles par travée (typique) | 8–20 | 12–30 | 15–40 |
| Surface au sol pour 10 dalles | 2,5–3,5 m² | 1,8–2,5 m² | 1,2–1,8 m² |
| Équipement de chargement | Chariot élévateur ou grue | Chariot élévateur requis | Pont roulant requis |
| Difficulté de récupération des dalles | Faible | Moyen | Haut |
| Meilleure application | Zone de fabrication active | Stockage à densité moyenne | Stockage de cour à haute densité |
Les données sont basées sur les spécifications types des fabricants de rayonnages pour dalles de pierre. La conception structurelle de chaque type de rayonnage doit être conforme aux codes du bâtiment applicables. Norme ASTM A36/A36M pour l'acier de construction utilisé dans les éléments de la structure.
Facteurs à prendre en compte lors du choix d'un support de rangement pour dalles de pierre
Choisir le bon étagère de rangement pour dalles de pierre nécessite l'évaluation de cinq paramètres principaux qui influent à la fois sur l'efficacité opérationnelle et sur le coût à long terme :
- Poids et dimensions de la dalle Le type de dalle le plus lourd utilisé détermine la capacité de charge requise du rayonnage. Les dalles de granit de 30 mm d'épaisseur pèsent environ 2 700 kg/m³. Une dalle de 3 200 × 2 000 mm pèse approximativement 520 kg. La capacité des travées de rayonnage doit inclure un coefficient de sécurité de 1,5 fois la charge maximale prévue.
- agencement de l'atelier Les rayonnages en A sont idéaux contre les murs périphériques. Les rayonnages cantilever optimisent les allées de stockage centrales. Les rayonnages verticaux conviennent aux couloirs étroits entre les postes de production.
- Compatibilité des équipements de manutention — Les installations équipées de ponts roulants peuvent utiliser des rayonnages verticaux. Les magasins utilisant des chariots élévateurs devraient privilégier les rayonnages à cadre en A ou en porte-à-faux. L'utilisation de machines de découpe de pierre Dans la même installation, il faut un placement des supports qui permette le transfert des dalles vers la table de sciage sans manutention intermédiaire.
- Fréquence de rotation des dalles — Les parcs à forte rotation de stocks tirent profit des rayonnages en A, qui permettent une récupération plus rapide des dalles. Le stockage à long terme des stocks de réserve peut utiliser des rayonnages cantilever ou verticaux, même si la vitesse d'accès est plus lente.
- réglementations locales en matière de sécurité — Les exigences en matière d'ancrage des rayonnages, de contreventement sismique et de signalisation des charges varient selon les régions. Norme de manutention et de stockage OSHA 1910.176 définit les exigences de base applicables à l'ensemble des installations de fabrication américaines.
Sécurité et entretien des supports de dalles
La fiabilité d'un support de rangement pour dalles de pierre dépend de son entretien. Consultez les consignes de sécurité de la Institut national pour la sécurité et la santé au travail (NIOSH) Il convient de souligner que la fatigue structurelle des systèmes de rayonnages se développe souvent au niveau des joints de soudure et des points d'ancrage au sol avant même l'apparition de déformations visibles. Les intervalles d'inspection recommandés sont les suivants :
- Hebdomadaire: Inspection visuelle de tous les joints soudés pour détecter les fissures, mesure du couple de serrage des boulons d'ancrage à des emplacements d'échantillonnage.
- Mensuel: Vérifiez l'alignement des bras de séparation de dalle. Si les bras ne sont plus de niveau, cela indique une déformation du cadre et nécessite un déchargement et une réparation immédiats.
- Trimestriel: Appliquer un revêtement anticorrosion sur les éléments en acier dans les environnements de découpe humide où l'humidité accélère la formation de rouille.
- Annuellement: Faites appel à un ingénieur en structure pour effectuer un essai de charge complet et une inspection de certification conformément aux codes du bâtiment locaux.

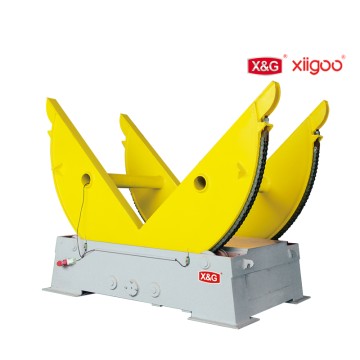

Les dommages aux dalles stockées lors de la manutention surviennent souvent lors de la transition entre le stockage et la transformation. machine à retourner les pierres et équipement de retournement de dalles hydrauliques Les solutions de manutention en aval proposées par Xiigoo Machinery s'intègrent aux flux de travail des supports à dalles, permettant l'extraction et le positionnement des dalles par un seul opérateur sans levage manuel.
Étagère à dalles vs étagère à tréteaux
Certains petits ateliers de fabrication utilisent des tréteaux en bois ou en acier comme alternative aux supports de dalles conçus spécifiquement à cet effet. Les principales différences sont importantes pour la planification des installations.
| Critère | Support à dalles conçu à cet effet | Tréteau en bois ou en acier |
|---|---|---|
| Capacité de charge par unité | 3 000 à 10 000 kg | 500–2 000 kg |
| Stabilité des dalles | Haut (support incliné sur tout le bord) | Modéré (contact ponctuel, risque de glissement) |
| Prévention des rayures et des ébréchures | Bandes de rembourrage intégrées sur les surfaces de contact | Aucun (contact direct avec le bois) |
| Cas d'utilisation optimal | installation permanente en usine | Entrepôts temporaires ou petits magasins |
Le Institut national américain de normalisation (ANSI) ne publie actuellement aucune norme dédiée à Supports pour dalles de pierreToutefois, la norme MH16.1 relative aux rayonnages industriels en acier fournit des recommandations de conception applicables en matière de répartition des charges et de résistance sismique. Les responsables d'installations doivent se référer à cette norme lors de la spécification d'installations de rayonnages sur mesure ou de grande capacité.
Foire aux questions
Les rayonnages en A sont la solution la plus pratique pour les petits et moyens ateliers de fabrication. Ils ne nécessitent aucun ancrage particulier, supportent de 8 à 20 dalles par travée et permettent un accès des deux côtés avec un chariot élévateur standard. Un rayonnage en A à deux travées occupe généralement une surface au sol de 4 × 2,5 mètres et peut contenir jusqu'à 16 tonnes de dalles de granit.
La capacité de charge varie selon la conception. Les rayonnages en A supportent généralement de 3 000 à 8 000 kg par travée. Les rayonnages cantilever supportent de 3 000 à 8 000 kg par section de colonne. Les rayonnages verticaux renforcés peuvent atteindre 10 000 kg par travée. Le rayonnage doit être dimensionné pour le type de dalle le plus lourd stocké, en incluant un coefficient de sécurité minimal de 1,5 fois la charge maximale d'utilisation.
Oui, mais les rayonnages extérieurs nécessitent de l'acier galvanisé ou thermolaqué pour résister à la corrosion due à la pluie et à l'humidité. Les rayonnages en A sont les plus courants pour les parcs à grains extérieurs sur dalle. Les rayonnages en porte-à-faux exposés aux intempéries doivent faire l'objet d'une inspection annuelle des boulons d'ancrage et des plaques de base afin de détecter tout affaiblissement lié à la rouille.
Un rayonnage en A utilise deux plans de support inclinés qui se rejoignent au sommet, formant un triangle, les dalles étant appuyées contre les deux côtés. Un rayonnage cantilever utilise des bras horizontaux fixés à une colonne verticale pour maintenir les dalles en position verticale. Les rayonnages en A permettent une récupération plus rapide des dalles ; les rayonnages cantilever offrent une densité de stockage plus élevée par mètre carré au sol.
Les rayonnages en A d'une capacité inférieure à 4 000 kg peuvent être autoportants si leur base est suffisamment large. Les rayonnages cantilever et tous les rayonnages d'une capacité supérieure à 4 000 kg doivent être boulonnés et ancrés au sol en béton. L'ancrage empêche le basculement en cas de séisme ou de charge asymétrique et est exigé par la norme OSHA 1910.176 pour les structures de stockage industrielles.
Résumé
UN étagère de rangement pour dalles de pierre Le stockage est un élément essentiel de toute installation de transformation de la pierre, car il influe directement sur la préservation des matériaux, l'organisation de l'espace de travail et la sécurité des opérateurs. Les principales conclusions sont les suivantes : 1) Les rayonnages en A offrent le meilleur compromis entre coût, rapidité d'accès et compatibilité avec les chariots élévateurs standard pour la plupart des ateliers de transformation. 2) Les rayonnages cantilever offrent une densité de stockage supérieure de 20 à 30 %, mais nécessitent un ancrage au sol et un équipement de chargement spécialisé. 3) Les rayonnages verticaux optimisent la capacité de stockage, mais dépendent de la disponibilité d'un pont roulant pour toutes les opérations de chargement. 4) Une inspection structurelle régulière (hebdomadaire, mensuelle et annuelle) prévient les défaillances catastrophiques des rayonnages et préserve la valeur des matériaux stockés. Pour les installations qui envisagent de nouveaux aménagements de stockage de dalles, il est recommandé de consulter un ingénieur structure connaissant les normes des rayonnages industriels et les caractéristiques de poids spécifiques de la pierre naturelle et reconstituée avant tout achat.
