Comment choisir une navette électrique pour votre usine de pierre ?
Une navette à batterie est un véhicule de transport autonome et télécommandé utilisé dans Fabrication de pierre Ces installations permettent de déplacer des dalles de granit, des blocs de marbre et des panneaux de pierre reconstituée entre les postes de traitement sans rails fixes ni câbles traînants. Le choix du modèle adapté nécessite l'évaluation de cinq facteurs interdépendants : la capacité de charge, l'autonomie de la batterie, les dimensions de la table, la nature du sol et la compatibilité avec le système de commande. Ce guide propose une méthode de décision structurée, basée sur des paramètres de production réels, permettant aux responsables d'usine d'adapter les spécifications de l'équipement aux besoins opérationnels sans surdimensionner l'investissement.
Points clés à retenir : 1) Lors du dimensionnement de la capacité de charge, évaluez le poids maximal réel de la dalle, et non son poids moyen. 2) L'autonomie de la batterie doit couvrir une journée de travail complète sans recharge en milieu de journée ; une autonomie minimale de 8 heures est requise. 3) Les dimensions de la table doivent permettre le traitement de la plus grande dalle, y compris le débordement. 4) Le choix du diamètre des roues dépend de la qualité du revêtement de sol ; les roues de 400 à 630 mm conviennent aux sols en béton standard.
Que fait une navette à batterie dans une usine de pierre ?

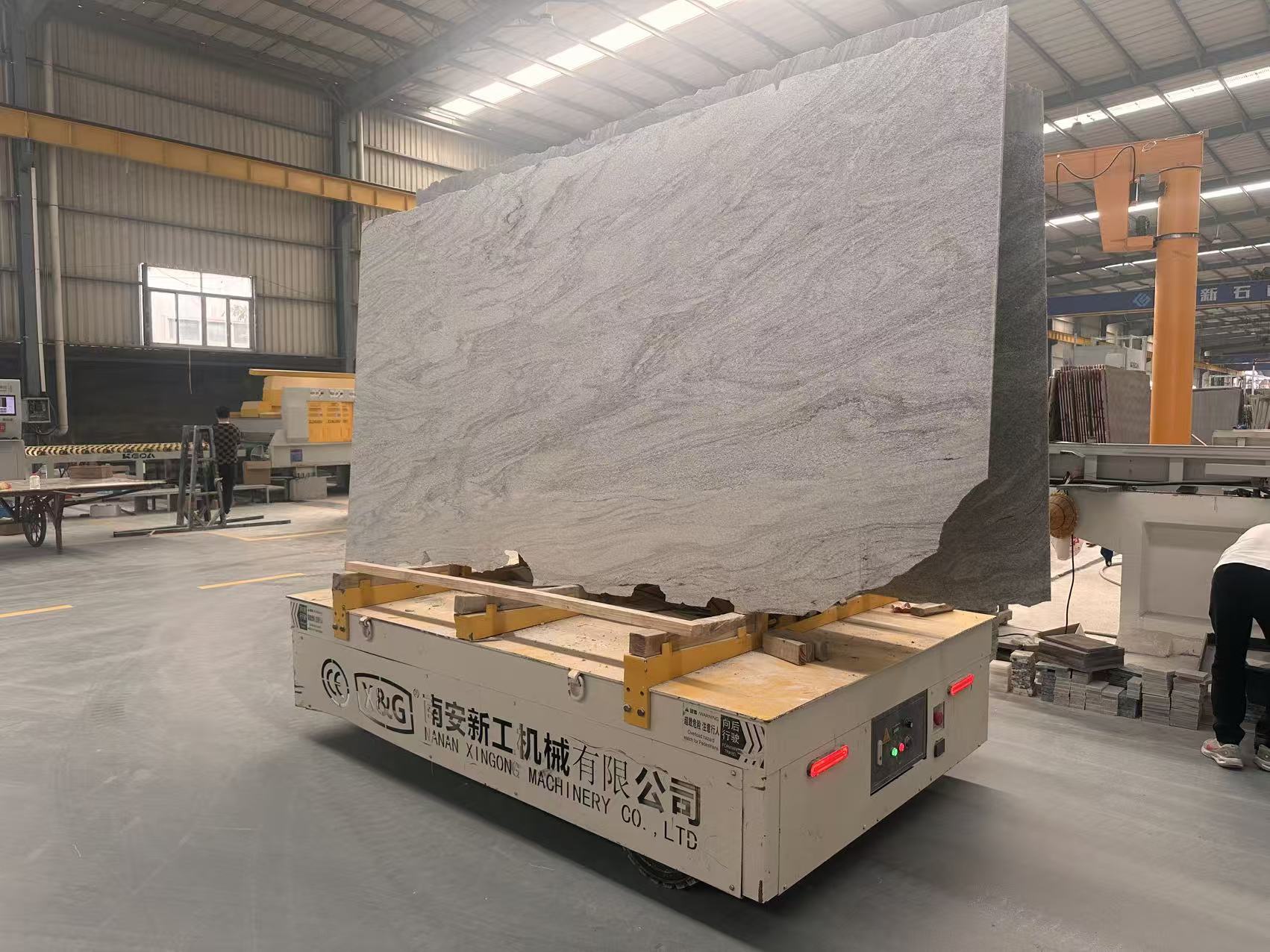

UN navette à batterietransporte des matériaux lourds en pierre d'un poste de travail à un autre, par exemple, de Rayonnages de stockage de dalles Pour acheminer des pièces vers une scie à pont ou d'une scie vers une ligne de polissage, le chariot-navette à batterie se déplace librement dans l'atelier, guidé par une télécommande sans fil, contrairement aux chariots fixes circulant sur des rails intégrés. Cette liberté de mouvement constitue son principal atout : les modifications d'agencement ne nécessitent aucun déplacement de rails et plusieurs chariots peuvent partager le même espace de travail sans conflit physique avec les voies.
Le véhicule se compose d'une batterie, d'un moteur de traction électrique, d'une plateforme de chargement en acier et d'un module de commande avec détection d'obstacles. Lorsqu'un opérateur envoie une commande par télécommande, le chariot avance, recule ou pivote sur place ; les modèles sans rails classiques permettent une rotation sur place de 60 degrés. Directives de l'OSHA en matière de manutention des matériaux, la suppression des obstacles fixes tels que les rails sur les sols des usines réduit les risques de trébuchement et améliore la flexibilité de l'espace de travail, ce qui explique en partie pourquoi les navettes électriques sont de plus en plus souvent utilisées dans les nouvelles usines de fabrication de pierre.
Étape 1 : Déterminer la capacité de charge requise
Le paramètre le plus critique lors du choix d'un chariot élévateur à batterie pour votre usine de pierre est sa capacité de charge. Un dimensionnement insuffisant entraîne des arrêts fréquents pour surcharge et une usure prématurée du moteur. Un dimensionnement excessif, quant à lui, engendre des coûts inutiles. La solution optimale consiste à identifier la dalle ou le bloc le plus lourd transporté régulièrement, puis à appliquer une marge de sécurité de 1,25 fois ce poids.

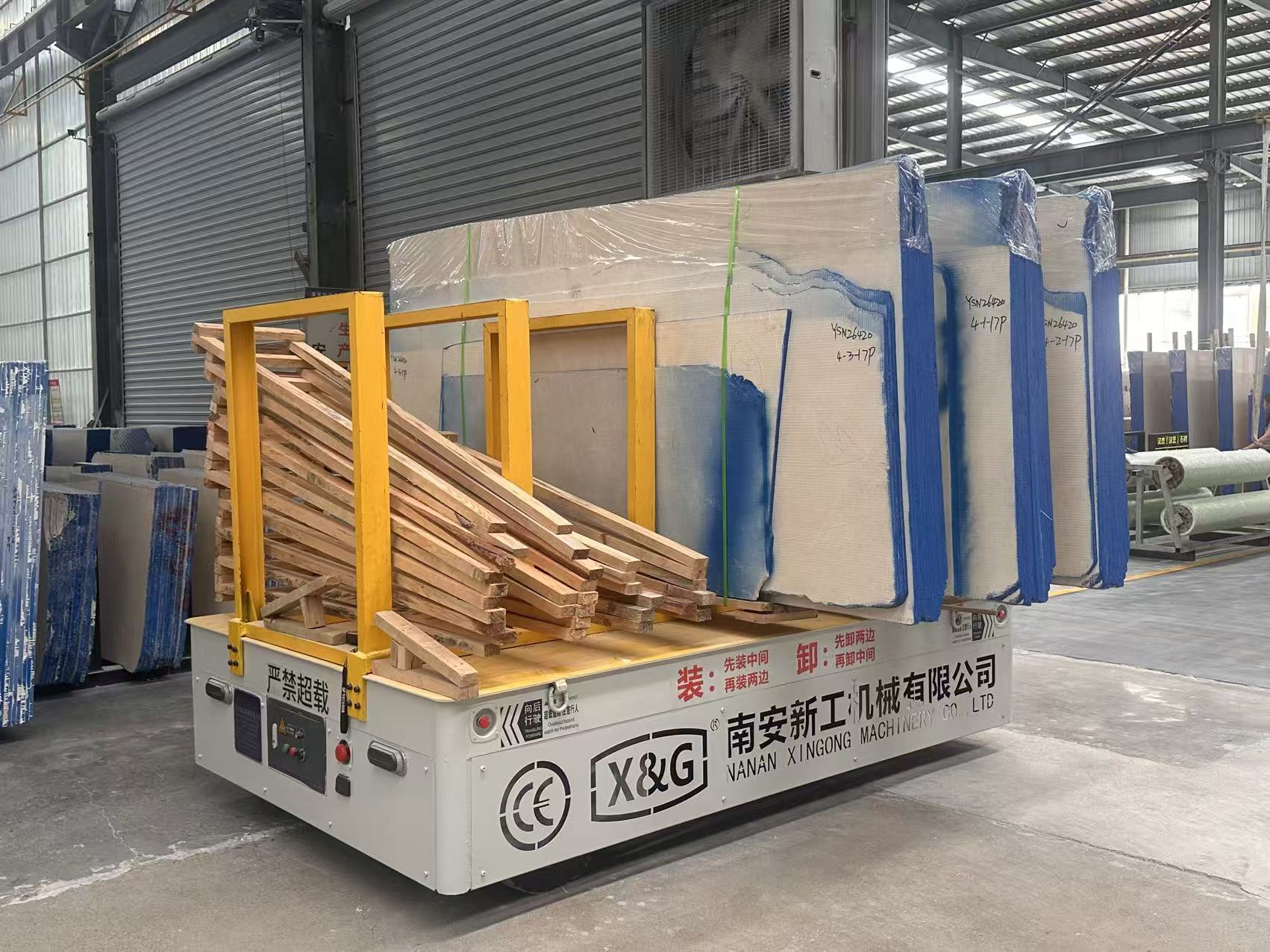

Une dalle de granit standard de 3 000 × 2 000 × 30 mm pèse environ 450 kg. Une palette de quatre dalles empilées pèse environ 1 800 kg. Un bloc de pierre destiné à la fabrication de monuments peut dépasser 8 000 kg. La plupart des ateliers de transformation de la pierre se répartissent en deux catégories de capacité standard :
| Niveau de capacité | Charge utile maximale | Applications typiques | Modèle recommandé |
|---|---|---|---|
| Standard | 10 000 kg | Dalles individuelles, transport de petits blocs | XGM-BDC10T |
| robuste | 20 000 kg | Palettes multi-dalles, gros blocs de pierre | XGM-BDC20T |
La capacité de 10 000 kg couvre la plupart des besoins de transport de dalles individuelles. La capacité de 20 000 kg est recommandée lorsque l'installation déplace régulièrement des dalles empilées ou des blocs de pierre en vrac. Il convient de vérifier la capacité de transport des deux options par rapport à la capacité de levage réelle du pont roulant ou du chariot élévateur utilisé pour le chargement, car la capacité de transport doit correspondre à la capacité de manutention en amont.
Étape 2 : Évaluer l’autonomie de la batterie et l’infrastructure de recharge
L'autonomie de la batterie détermine directement si la navette peut effectuer un poste complet sans interruption. Lors du choix d'une navette à batterie, la durée de fonctionnement continu par charge doit être égale ou supérieure à la durée du poste de production le plus long. Les batteries au plomb-acide Dv200, standard dans l'industrie et équipant la série XGM-BDC, offrent plus de 8 heures de fonctionnement continu, ce qui correspond à un poste de travail standard.
Principales caractéristiques des batteries à comparer :
- Cycles de charge : Les batteries Dv200 sont conçues pour plus de 1 000 cycles de charge. À raison d'un cycle complet par jour, cela correspond à environ 3 ans d'utilisation quotidienne avant remplacement.
- Temps de charge : Le XGM-BDC10T se recharge en moins de 6 heures ; le XGM-BDC20T en moins de 8 heures. La recharge nocturne entre deux équipes est une pratique courante.
- Configuration de la batterie : Le modèle de 10 tonnes utilise 6 batteries Dv200 ; le modèle de 20 tonnes en utilise 8. Un plus grand nombre de batteries augmente la capacité et le coût de remplacement.
Les établissements fonctionnant en double poste devraient envisager l'achat de deux batteries par chariot, permettant ainsi à une batterie de se recharger pendant que l'autre est utilisée. Norme de sécurité ISO 13849 pour les systèmes de commande de véhicules industriels fournit des directives pertinentes pour l'intégration des systèmes de gestion des batteries dans les chariots élévateurs industriels.
Étape 3 : Faire correspondre les dimensions de la table aux dimensions des dalles
La table de chargement du chariot navette doit être dimensionnée pour la dalle la plus épaisse traitée par l'installation. Une dalle dépassant de plus de 200 mm les bords de la table présente un risque d'instabilité lors du déplacement, notamment à la vitesse standard de 20 m/min.
La XGM-BDC10T offre une table de 2 500 × 2 000 mm, adaptée aux dalles standard jusqu'à 2 400 × 1 800 mm. La XGM-BDC20T, quant à elle, dispose d'une table de 3 000 × 2 000 mm, pouvant accueillir des dalles grand format jusqu'à 3 000 × 2 000 mm, une dimension courante dans la production de bardages architecturaux. Des accessoires optionnels, tels que des dispositifs de positionnement et de serrage, permettent de sécuriser les charges de formes irrégulières. Ces accessoires sont disponibles sur l'ensemble de la gamme. série de voitures de transfert sans rails à batterie de Xiigoo.
Étape 4 : Évaluation de l’état du sol et sélection des roues
Le diamètre et le matériau des roues influent directement sur la stabilité et la fréquence d'entretien de la navette. Des roues plus grandes permettent une meilleure absorption des irrégularités du sol, mais augmentent la hauteur du quai de chargement, ce qui peut nécessiter des ajustements aux stations d'embarquement.
| État du sol | Diamètre de roue recommandé | Matériau de roue | Notes |
|---|---|---|---|
| Béton industriel lisse (tolérance de ±3 mm) | 400 mm | Acier massif avec marches en polyuréthane | Faibles vibrations, capacité de charge plus élevée |
| Béton standard (tolérance de ±5 mm) | 400–630 mm | En acier ou en polyuréthane renforcé | Le XGM-BDC20T utilise 400 mm ; le XGM-BDC10T utilise 630 mm |
| Sol en béton inégal ou ancien | 630 mm ou plus | Entièrement en acier avec jante trempée | Les roues plus grandes permettent de mieux combler les espaces. |
La différence de diamètre des roues entre le XGM-BDC10T (630 mm) et le XGM-BDC20T (400 mm) reflète leurs priorités de conception différentes : le modèle de 10 tonnes privilégie la garde au sol, tandis que le modèle de 20 tonnes privilégie une hauteur de plateforme réduite pour faciliter le chargement des dalles. Il est recommandé de réaliser des relevés en atelier avant de choisir le modèle définitif.
Étape 5 : Choisissez entre les modèles sans rails et les modèles compatibles avec les rails
Lors du choix d'un chariot à batterie pour votre usine de pierre, il convient également de déterminer si un modèle entièrement sans rails ou un modèle compatible avec les rails est plus adapté à votre configuration de production. Les chariots à batterie sans rails, comme ceux de la gamme Xiigoo, circulent sur tout sol solide et peuvent changer de trajectoire instantanément. Ils effectuent une rotation sur place de 60 degrés et sont équipés d'un système de détection d'obstacles qui arrête automatiquement le chariot en cas de présence d'une personne ou d'un objet sur son passage.
Chariots à batterie compatibles avec les rails — comme les série de chariots de transport ferroviaire Les modèles Xiigoo offrent des capacités de charge maximales plus élevées (jusqu'à 60 000 kg), mais nécessitent une installation ferroviaire permanente. Les modèles sans rails sont privilégiés pour les configurations à plusieurs stations avec des reconfigurations fréquentes. Les modèles sur rails conviennent aux lignes de production fixes à haut débit avec des flux de matériaux prévisibles.
Les installations hybrides utilisent parfois des wagonnets à batteries sans rails pour le transport des dalles dans les parcs à béton et des wagonnets sur rails pour l'alimentation des lignes de production. Institut de la pierre naturelle note que cette combinaison est de plus en plus courante dans les usines de fabrication de volumes moyens à élevés où la flexibilité d'agencement et la vitesse de production sont tout autant prioritaires.
Navette à batterie vs autres options de transport de dalles
Pour garantir une décision de sélection éclairée, le tableau ci-dessous compare les navettes à batterie avec d'autres méthodes de transport utilisées dans la fabrication de la pierre.
| Critère | Navette à batterie | Chariot élévateur avec pince à dalle | Pont roulant |
|---|---|---|---|
| Charge typique maximale | 10 000 à 20 000 kg | 3 000 à 8 000 kg | 5 000 à 50 000 kg |
| flexibilité des itinéraires | Haut (télécommande sans fil) | Élevé (à véhicule) | Fixé à la couverture du rail du pont |
| Faisabilité d'un opérateur unique | Oui (télécommande) | Oui (conduite par un conducteur) | Non (nécessite une équipe au sol) |
| Formation de l'opérateur requise | Niveau faible (formation à distance de base) | Niveau intermédiaire (permis de chariot élévateur) | Haut niveau (opérateur de grue certifié) |
| Idéal pour | Transfert par dalle au niveau du sol entre les stations | Accès aux racks pour le chargement/déchargement des camions | Levage de blocs lourds et alimentation de machines |
Résumé de la liste de contrôle de sélection
Lors de la préparation du choix d'une navette électrique pour une usine de pierre, la liste de contrôle suivante couvre les points de décision essentiels :
- Consignez le poids maximal et les dimensions de la dalle traitée. Appliquez un coefficient de sécurité de 1,25 pour déterminer la capacité de charge requise.
- Vérifiez que l'autonomie de la batterie dépasse d'au moins 30 minutes la durée du poste de production le plus long.
- Mesurez la largeur des portes, le dégagement des allées et la hauteur des postes de chargement pour confirmer que les dimensions globales du chariot conviennent à l'établissement.
- Vérifier la planéité du sol sur tous les axes de déplacement afin de sélectionner le diamètre et le matériau des roues appropriés.
- Choisissez entre les modèles sans rails et les modèles ferroviaires selon que la configuration de production est fixe ou reconfigurable.
Le XGM-BDC10T et XGM-BDC20T Les pages produits fournissent des dessins cotés complets et des spécifications techniques qui peuvent être vérifiées par rapport aux dimensions de l'installation avant l'achat.
Foire aux questions
Un chariot-navette à batterie et un chariot de transfert à batterie désignent le même type d'équipement : un véhicule plateforme sans fil, alimenté par batterie, servant au transport de matériaux lourds. Le terme « chariot-navette » est plus courant dans le secteur de la transformation de la pierre en Amérique du Nord, tandis que « chariot de transfert » est utilisé à l'échelle mondiale. Il n'y a aucune différence technique entre les deux termes.
Les batteries au plomb Dv200 équipant les navettes industrielles sont conçues pour plus de 1 000 cycles de charge-décharge. À raison d'un cycle complet par jour, la batterie a généralement une durée de vie de 3 à 4 ans. Un respect des consignes de charge – en évitant les décharges profondes en dessous de 20 % de la capacité – permet d'étendre sa durée de vie à plus de 1 500 cycles.
Oui, à condition que le chariot soit équipé de roues suffisamment grandes. Les modèles avec des roues de 630 mm de diamètre peuvent compenser des irrégularités de sol jusqu'à ±5 mm sur 3 mètres. Pour les sols très irréguliers, il est recommandé de poncer ou de réparer le béton avant d'utiliser un véhicule de transport motorisé afin d'éviter toute contrainte structurelle sur le châssis du chariot.
Les dispositifs de sécurité standard comprennent la détection d'obstacles avec arrêt automatique, une alarme sonore à l'activation, un bouton d'arrêt d'urgence et une télécommande permettant à l'opérateur de rester à distance de sécurité. Les modèles sans rails offrent en outre une rotation sur place à 60 degrés pour les manœuvres dans les espaces restreints sans guidage manuel de la charge.
Aucune certification spécialisée n'est requise au-delà de la formation de base à l'utilisation de la télécommande. La plupart des opérateurs peuvent maîtriser le système de commande en moins de 2 heures. Les installations disposant de plusieurs chariots devraient standardiser leur interface de commande afin de minimiser les besoins de formation croisée, conformément aux procédures établies. ANSI lignes directrices pour les programmes de formation des conducteurs de véhicules industriels.
Conclusion
Choisir le chariot de transport à batterie adapté à une usine de transformation de la pierre exige d'aligner les spécifications techniques sur les contraintes opérationnelles : profils de charge, horaires de travail, dimensions des dalles et état du sol. Les points clés sont les suivants : 1) Utiliser les données de poids réelles des dalles, et non des estimations, et prévoir une marge de sécurité. 2) Une autonomie de plus de 8 heures est suffisante pour un poste simple ; pour un fonctionnement en double poste, des batteries de rechange sont nécessaires. 3) La taille de la table doit dépasser d'au moins 100 mm de chaque côté la plus grande dimension de la dalle. 4) Le choix des roues doit se baser sur une étude de planéité du sol plutôt que de se fier uniquement au plus grand diamètre. 5) Les modèles sans rails offrent une plus grande flexibilité d'aménagement ; les modèles sur rails offrent une capacité supérieure. En évaluant systématiquement ces cinq facteurs, les responsables d'usines de transformation peuvent sélectionner un chariot de transport à batterie garantissant un transport fiable des matériaux, sans surcapacité ni sous-dimensionnement.
